液压支架缸筒清洗机研制成功

我公司为陕西煤业2个生产维修基地设计制造的液压支架缸筒清洗机，在本月已经安装调试完毕。

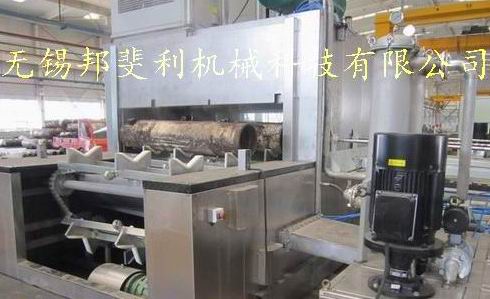

本设备采用不锈钢SUS304材质加工，配有进水及排水管路，带手动及自动设计为用于液压支架的液压支架油缸外缸体、活塞杆、活塞头和导向套清洗的步进通过式清洗机，用于长≤3000mm缸筒的清洗。缸筒清洗时人工将工件放置在设备的托架上V型块上，V型块活动可调。为使清洗、漂洗液顺畅流出缸筒，缸筒与水平倾斜放置，通孔部位向下靠在挡块上。外表清洗由工件上方和下方的喷管，由气缸带动对工件外表面全方位进行往复扫描式清洗。内腔刷洗、内腔漂洗及压吹分别由刷洗头和喷头旋转伸入缸筒内腔往复扫描后完成，深度通过PLC数控设置，以适应不同长度缸筒的清洗。在清洗和吹干完毕后对工件进行人工补吹下料。全设备动作由PLC作中心控制，除人工上下料外，其余均自动完成。为了兼顾清洗活塞杆、活塞头及导向套本机特设置了两套PLC程序，活塞头及导向套放入框内清洗，另外在V型块上镶嵌尼龙以避免活塞杆磕碰。
